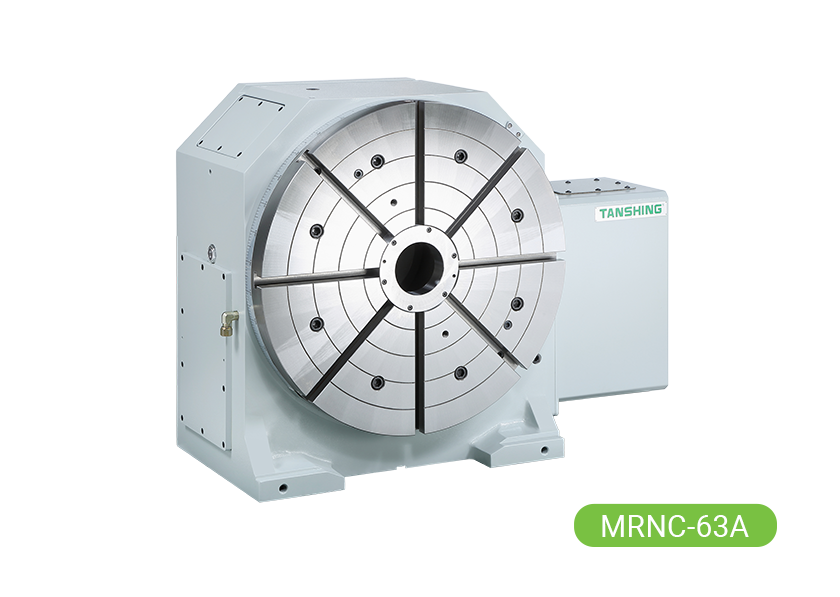

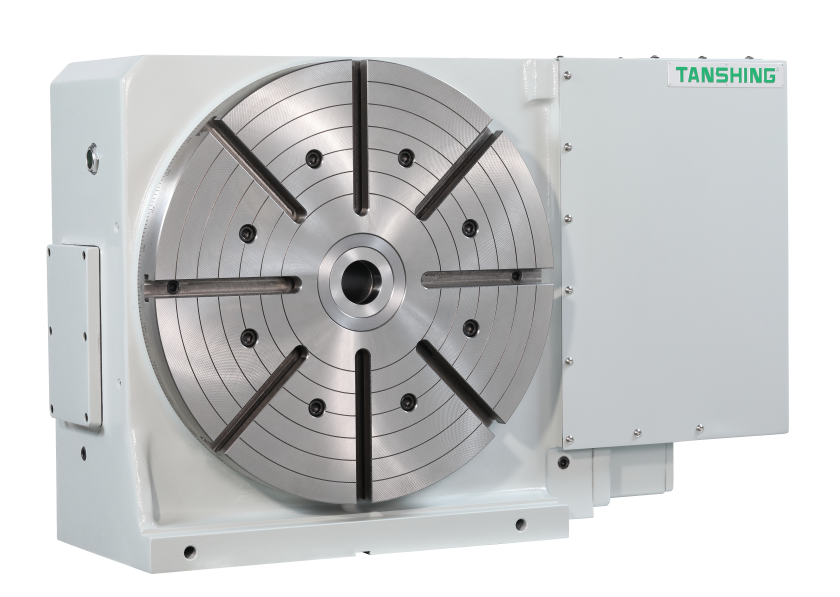

電腦數控分度盤
MRNC - 500 • 63A • 800A


特色
  • 旋轉台直徑Ø500、Ø630、Ø800mm(立、臥兩用)。
  • 採用高齒深的複導程蝸桿蝸輪，傳動扭力大。
  • 採用油壓鎖緊系統，油壓鎖緊力大。
  • 最小分度角度0.001°。
  • 可配合縮小鈑金馬達罩。

使用高荷重徑軸向軸承(MRNC-500除外)

  • M
  • R
  • NC
    • -
  • 500
    • -
  • □
  1. 油壓系統
    立、臥兩用
  2. 0.001°分割
  3. 伺服控制
  4. 盤面直徑
  5. 馬達罩
    N：縮小鈑金
規格/型號 單位 MRNC-500 MRNC-63A MRNC-800A
旋台直徑 mm Ø500 Ø630 Ø800
工作台高度 臥式位置 mm 300 400 400
中心高度 立式位置 mm 310 400 425
總高度 mm 565 720 825
中心孔直徑 mm Ø50H7 Ø100H7 Ø100H7
貫穿孔徑 mm Ø50 Ø100 Ø100
工作台T型槽寬度 mm 18H7 18H7 18H7
導塊寬度 mm 18h7 18h7 18h7
最小設定單位 deg. 0.001° 0.001° 0.001°
分度精度 sec. 15" 15" 15"
重覆精度 sec. 4" 4" 4"
伺服馬達
(廠牌可依需求指定)		 FANUC αiF 12  αiF 22   αiF 22
◆αiF30		 αiF 22   αiF 22
◆αiF 30
MITSUBISHI HF/HG-204S HF/HG-354S HF/HG-453S HF/HG-354S HF/HG-453S
SIEMENS 1FK7083 1FK7101 1FK7103 1FK7101 1FK7103
HEIDENHAIN QSY155B QSY155D QSY190C QSY155D QSY190C
總減速比 1/180 1/180 1/240 1/180 1/240
盤面最高轉速 r.p.m 16.6 11.1 8.3 11.1 8.3
容許旋轉扭矩 N.m (kgf.m) 2508(256) 4410(450) 4410(450)
使用壓力(鎖緊方式) kg/cm2 35 (Hyd.) 35 (Hyd.) 35 (Hyd.)
夾緊扭矩 N.m (kgf.m) 2450(250) 4410(450) 4410(450)
容許工件載重 立式安裝時
kg 250 960 875
臥式安裝時
kg 600 2000 1800
使用尾座時
kg 600 1920 1750
容許切削負載力矩
(轉盤夾緊時)		 F軸向力
N (kgf) 49000
(5000)		 55000
(5612)		 55000
(5612)
FxL徑向力
N.m (kgf.m) 2450
(250)		 4410
(450)		 4410
(450)
FxL傾斜力矩
N.m (kgf.m) 3430
(350)		 16000
(1632)		 16000
(1632)
容許負載慣性矩
J=W.D2/8
 立式安裝時
kg.m2
(kg.cm.sec2)		 7.8
(79.7)		 50
(490)		 80
(785)
臥式安裝時
kg.m2
(kg.cm.sec2)		 18.7
(191)		 99
(1012)		 144
(1469)
旋台重量(不含伺服馬達) kg 458 800 1200
外型尺寸圖

註：

  1. 接線盒可選擇側方、上方或背面位置。
  2. "N"代表縮小鈑金規格，歡迎來電洽詢索取縮小鈑金外型圖。
  3. "◆"為建議使用。
尺寸圖

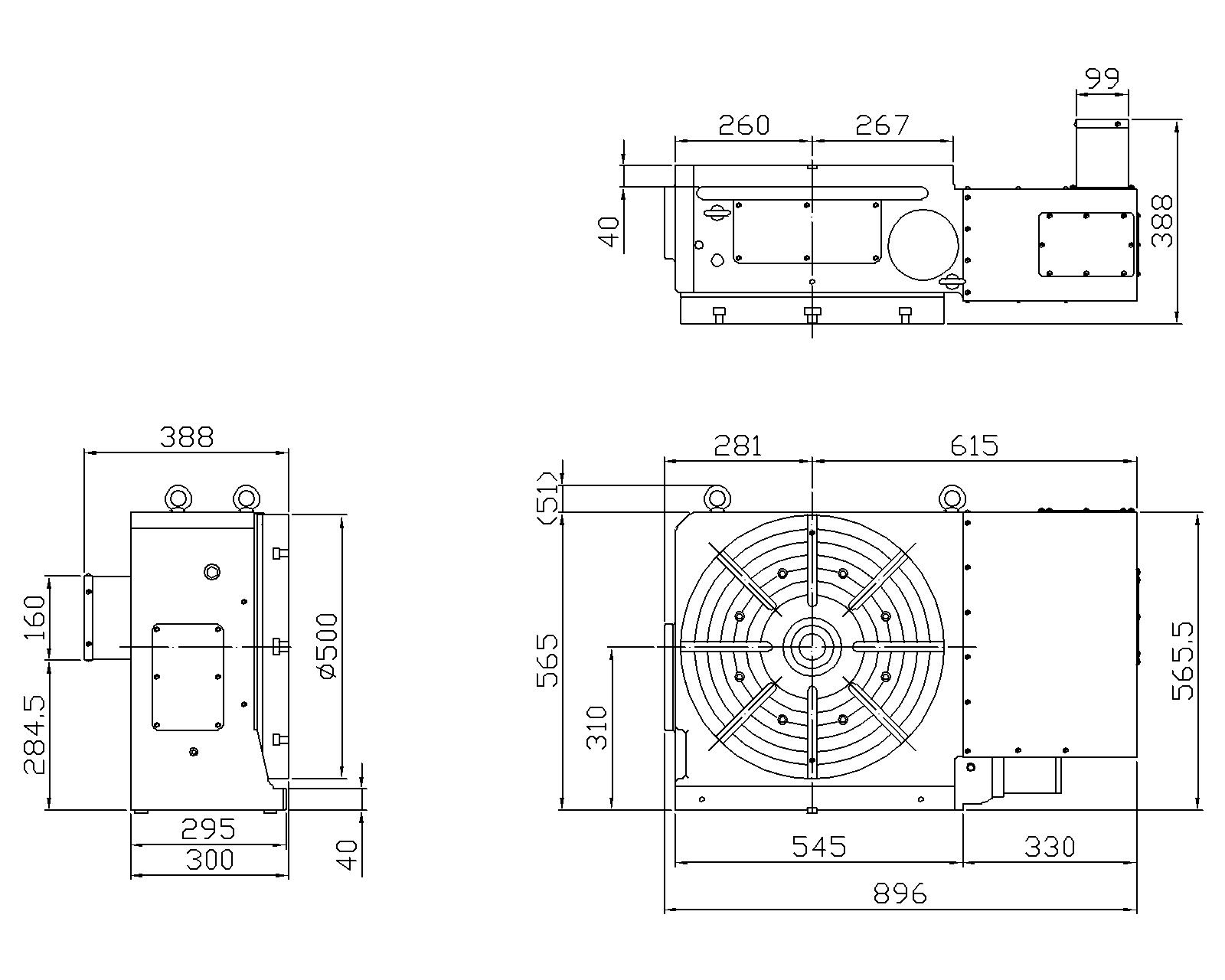

MRNC-500

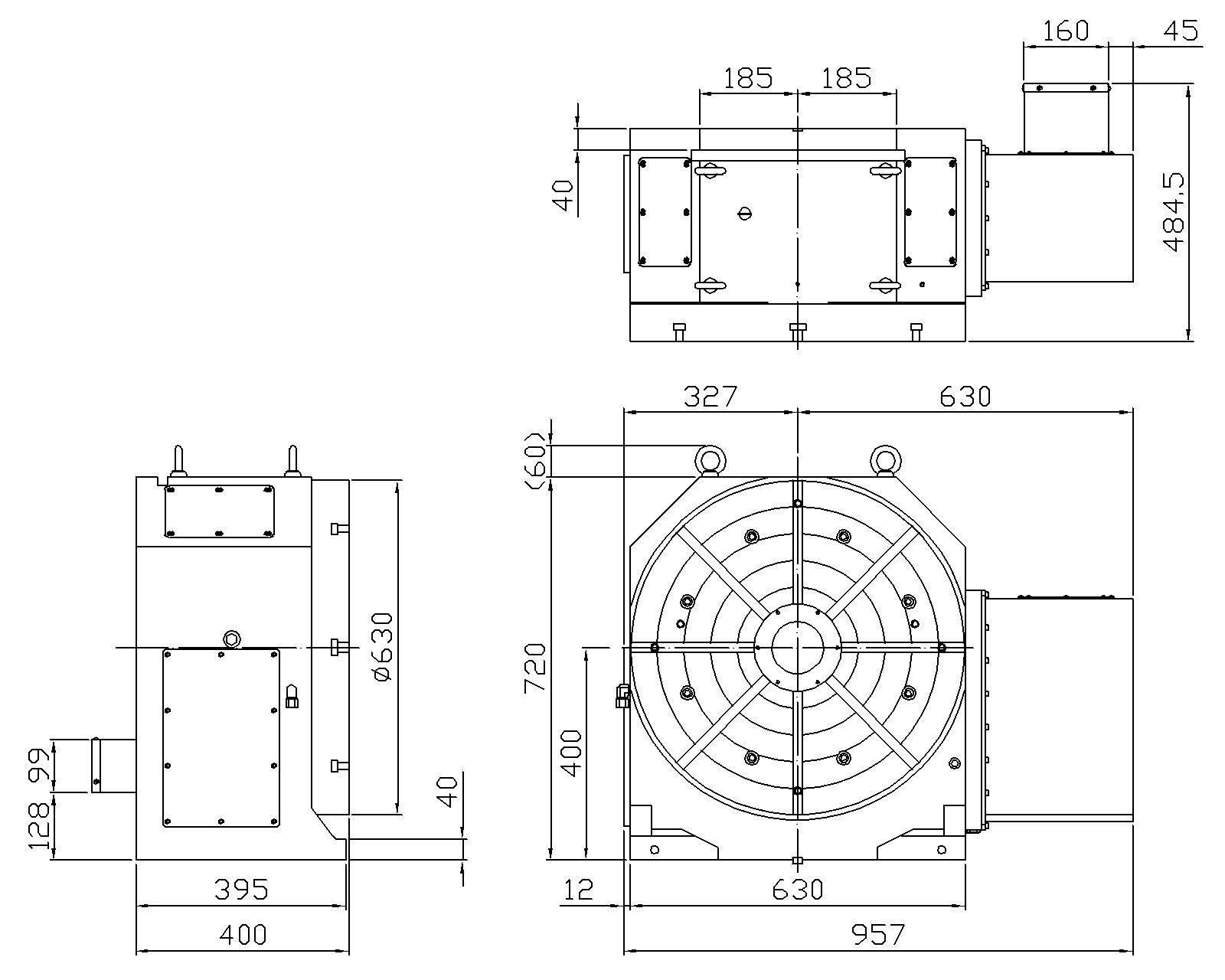

MRNC-63A

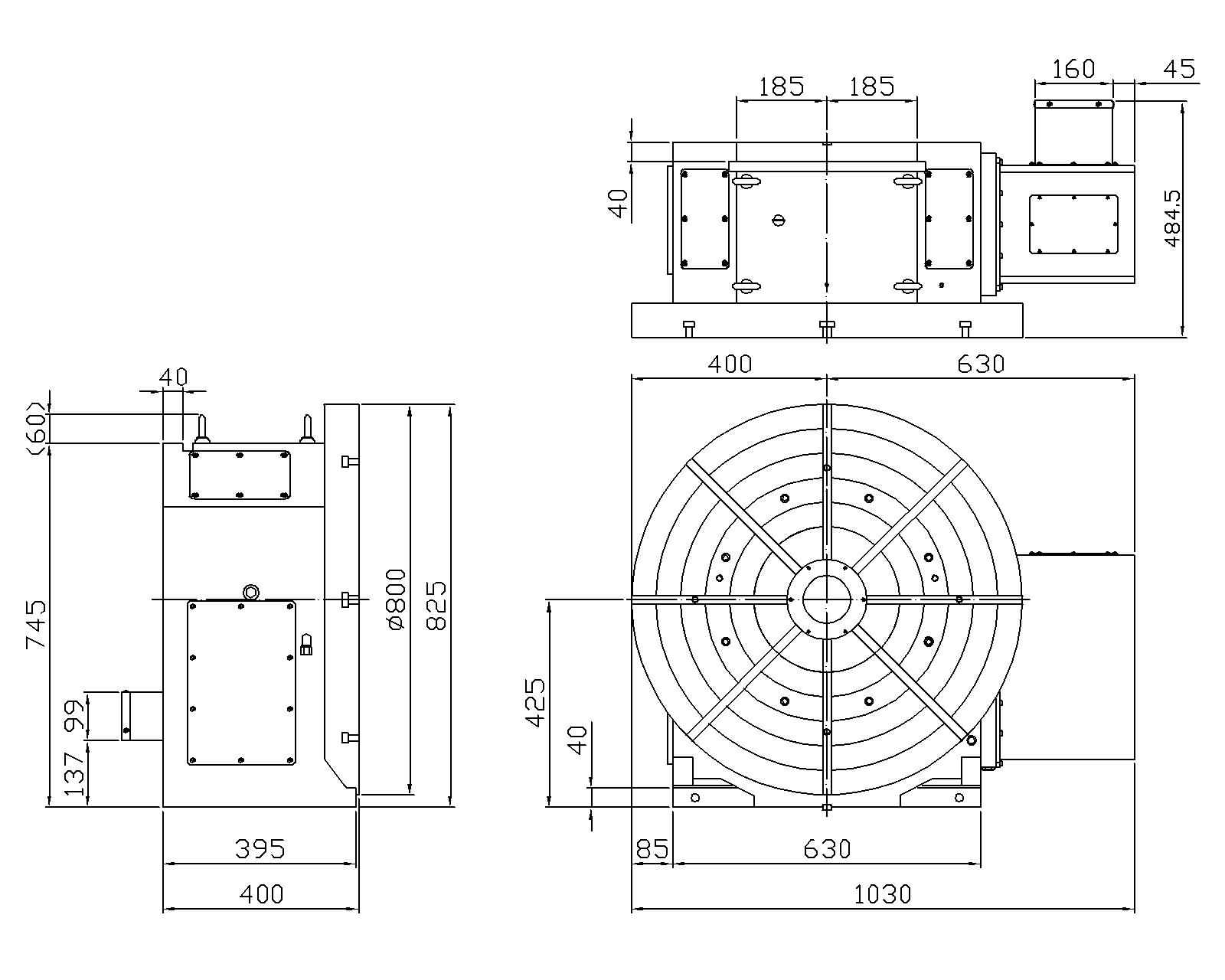

MRNC-800A
