尾座
RTS - 125 • 170C • 210C • 255A • 320 • 400 • 500A • 630A
  • RTS
    • -
  • 170
  • □
  1. RTS：圓盤剎車尾座
  2. 盤面尺寸
  3. 版次
規格/型號 單位 RTS-125 RTS-170C RTS-210C RTS-255A RTS-320 RTS-400 RTS-500A RTS-630A
A：旋台直徑 mm Ø125 Ø170 Ø210 Ø255 Ø320 Ø400 Ø500 Ø630
B：中心高度 mm 110 135 160 160 210 255 310 400
C：總高度 mm 210 225 265 292.5 375 455 565 715
D：中心孔直徑 mm Ø25H7 Ø35H7 Ø45H7 Ø40H7 Ø40H7 Ø40H7 Ø50H7 Ø50H7
E：工作台T型槽寬度 mm 12H7 12H7 12H7 12H7 14H7 14H7 18H7 18H7
F：導塊寬度 mm 14h7 18h7 18h7 18h7 18h7 18h7 18h7 18h7
G：底座長度 mm 133.5 240 240 335 450 450 660 660
H ：底座寬度 mm 147 97 97 97 145 145 197 197
 I  ：總寬度 mm 152 118.1 118.1 147 190 190 257 277
J：貫穿孔直徑 mm Ø13 Ø35 Ø35 Ø40 Ø40 Ø40 Ø50 Ø50
K mm - 67 67 60 101 101 145 145
L mm - 15 15 18.5 22 22 26 26
M mm - 100 100 150 200 200 300 300
夾緊扭矩 N.m (kgf.m) - - - 490
(50)		 833
(85)		 833
(85)		 2450
(250)		 2450
(250)
淨量 kg 22 25 28 56 107 125 340 360
外型尺寸圖
尺寸圖
RTS-125
RTS-170C/210C

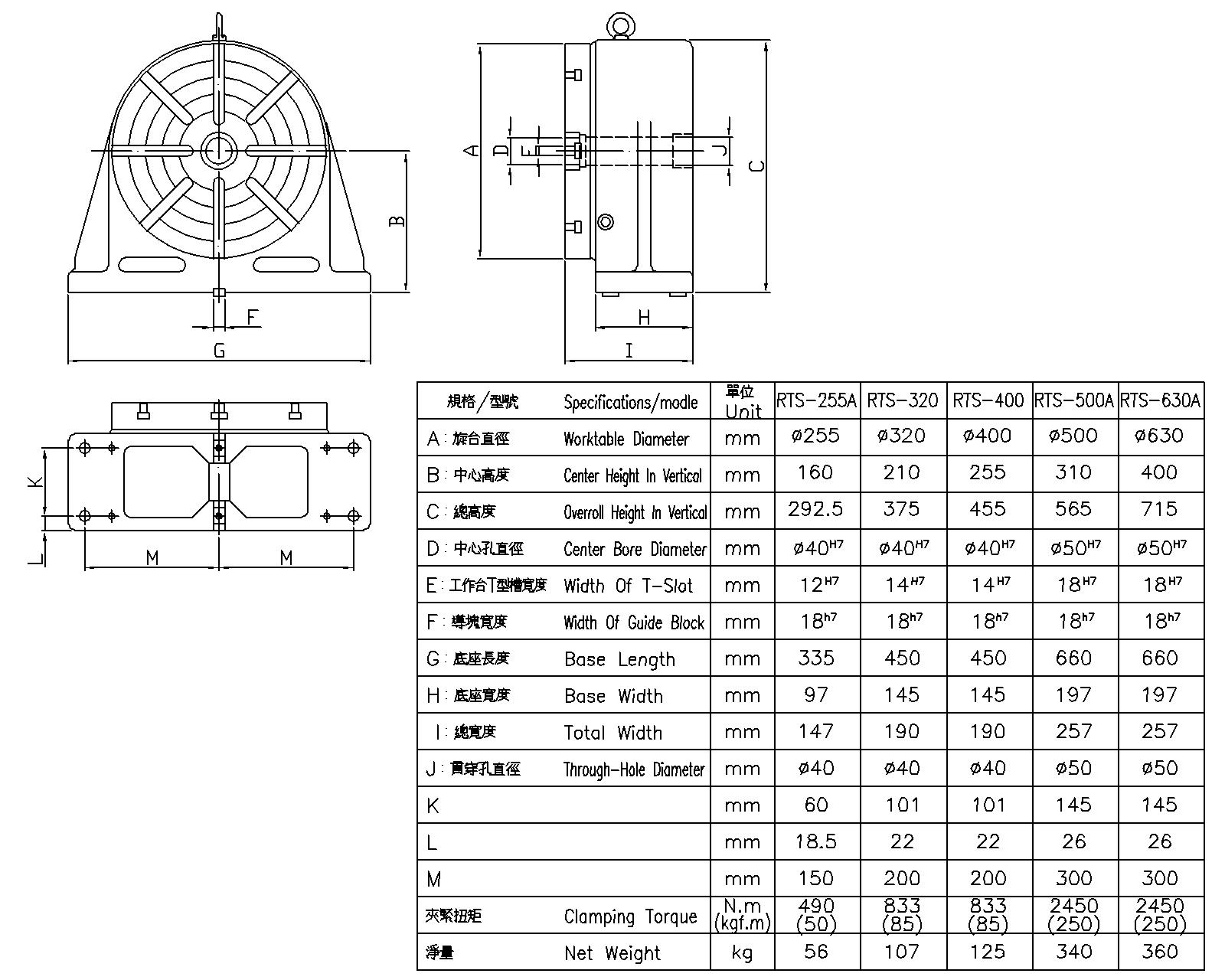

RTS-255A/320/400/500A/630A
